※ 半自動/手動張力控制器

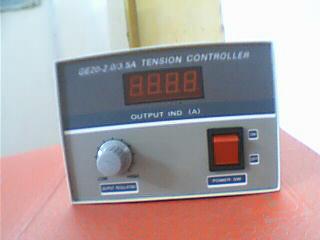

張力控制器GE20-2.0/3.5A
※ 產品描述
一:技術指標:1、輸入電壓:220V 50HZ 2、輸出電壓:0-24V DC+0.5V3、輸出電流:GE20-2.0A 0-2A GE20-3.5A 0-3.5A 4、工作環境:溫度0-60℃,相對濕度≤85%
二:安裝尺寸及安裝方法
1、該控制器外型與開孔尺寸見下表(單位:mm)
型號 |
面寬 |
面高 |
殼體寬 |
殼體高 |
殼體深 |
開孔寬 |
開孔高 |
GE20-2.0A |
160 |
110 |
146 |
97 |
135 |
148 |
99 |
GE20-3.5A |
160 |
110 |
146 |
97 |
135 |
148 |
99 |
2、將控制器裝于機械配電箱或便于操作位置。裝上金屬緊固件并擰好螺絲,使之固定。
3、將輸出用導線連接至控制設備,接好地線及輸入電源。
三、操作及使用方法
1、開啟控制器面板電源開頭,面板數字顯示亮,即可工作,同時根據需要調作好“設定”旋扭。2、該控制器顯示為四位數碼管,一至三位為數字顯示及一小數點,第四位表示英文字母A,即電流安之意。
四、注意事項:1、該控制器應工作于無腐蝕性氣體場所。2、安裝完畢須檢查連接線是否正確3、當數碼管出現暗光閃爍時(GE20-3.5A),為輸出短路或過載。數碼管顯示為2.7A以上(GE20-2.0A)為輸出短路或地載。4、如系制造質量致使不能工作,12個月內廠方免費維修,系人為損壞或使用不當?shù)?,用戶只付維修成本費。
